Manual da Central Link Pivo PPA

Sistema Mestre + Escrava com comunicação serial RS-485 — portão pivotante duplo

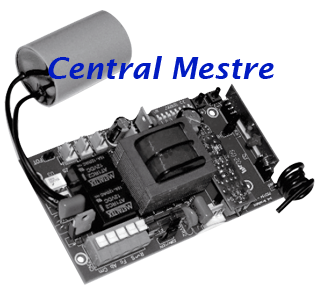

Central Link Pivo Mestre PPA — placa principal com módulo RF incorporado

Central Mestre

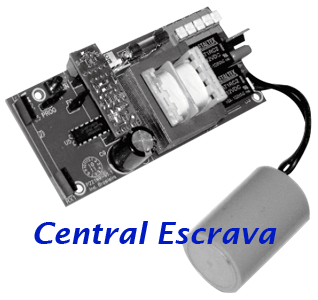

Central Link Pivo Escrava PPA — placa secundária sem módulo RF

Central Escrava

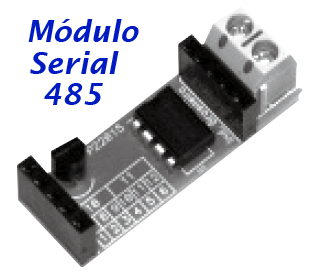

Módulo serial RS-485 para comunicação entre centrais Link Pivo PPA

Módulo Serial RS-485

 Central Link Pivo PPA — Portão Pivotante Duplo

Visão Geral e Sequência Obrigatória de Instalação

O sistema Link Pivo PPA é composto por duas centrais independentes que se comunicam por uma rede serial RS-485 para controlar as duas folhas de um portão pivotante duplo de forma sincronizada.

Central Mestre

  • Módulo de RF incorporado
  • Controla todos os módulos e acessórios
  • Define o modo automático/semiautomático
  • 1 módulo serial RS-485 externo

Central Escrava

  • Sem módulo de RF
  • Segue os parâmetros da Mestre
  • Modo auto/semi definido pela Mestre
  • 1 módulo serial RS-485 externo
A sequência de instalação é obrigatória: a Escrava deve ser programada antes da Mestre. Seguir a ordem errada pode causar conflito na comunicação serial.

Fluxo completo de instalação — siga a ordem:

1

Preparação física

Conectar cada central no seu automatizador. Instalar os módulos/acessórios na Central Mestre. Deixar ambos os portões semi-abertos (45°) pelo destravamento manual.

2

Conexão RS-485

Conectar os módulos seriais RS-485 nas extremidades do cabo de comunicação e nas centrais Mestre e Escrava. Respeitar a polaridade: S+ com S+ e S– com S–.

3

Escrava Mover o módulo RF para a Escrava e programá-la

Retirar o módulo RF da Mestre, inserir na Escrava, ligar na rede e realizar a programação básica (fim de curso, percurso, embreagem). Deixar portão aberto/45° ao terminar.

4

Escrava Devolver o módulo RF à Mestre

Desligar a Escrava, retirar o módulo RF, inserir de volta na Mestre e religar a Escrava na rede elétrica.

5

Mestre Programar a Central Mestre

Conectar o módulo RF na Mestre, ligar na rede, gravar transmissor, selecionar fim de curso, tipo de aplicação (pivotante dupla com retardo), memorizar percurso, modo auto/semi e tempo de retardo.

6

Verificar comunicação serial

Confirmar que os LEDs 485 de ambos os módulos seriais estão piscando. Se não piscarem, verificar o cabo e a polaridade.

Conexão RS-485 — Polaridade obrigatória

Ligar S+ do Módulo Escrava → S+ do Módulo Mestre
Ligar S– do Módulo Escrava → S– do Módulo Mestre
A inversão dos terminais impede a comunicação entre as centrais.

Mestre  Central com módulo de RF incorporado
Escrava  Central sem módulo de RF — comandada pela Mestre
RS-485  Rede de comunicação serial — 1 módulo externo em cada central
 Sistema de fim de curso Digital ou Analógico
 Aplicação exclusiva: Portão Pivotante Duplo
Quando as duas centrais estiverem conectadas pela rede RS-485, a programação de modo automático ou semiautomático seguida é sempre a da Central Mestre — os parâmetros da Escrava são ignorados para esta função.
O instalador deverá ter em mãos os manuais técnicos das Centrais Mestre e Escrava, ou já ter conhecimentos completos de suas instalações e configurações individuais antes de iniciar este processo.
1
Conectar cada central no seu respectivo automatizador — uma central por folha do portão.
2
Instalar todos os módulos e acessórios obrigatoriamente na Mestre — recomenda-se instalar a Mestre no automatizador da folha que receberá a trava eletromagnética e que esteja mais próxima dos módulos de luz e sinaleiro.
3
Definir se a Mestre será programada para retardo na abertura (RETA) ou retardo no fechamento (RETF) antes de iniciar.
4
Conectar os módulos seriais RS-485 — um em cada extremidade do cabo de comunicação e nas centrais Mestre e Escrava.

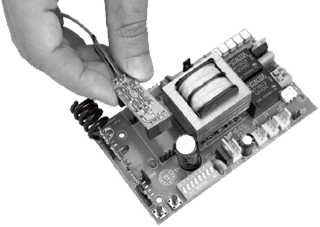

Conexão do módulo serial RS-485 nas centrais Link Pivo PPA

Polaridade obrigatória do cabo RS-485

S+ do módulo Escrava → S+ do módulo Mestre
S– do módulo Escrava → S– do módulo Mestre

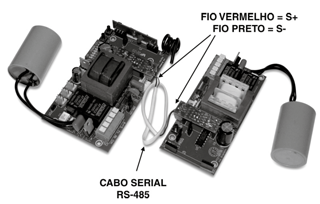

Esquema de conexão entre Central Mestre e Escrava Link Pivo com módulo RS-485
5
Deixar ambos os portões semi-abertos a 45° através do destravamento manual antes de iniciar a programação.
A Escrava deve ser programada primeiro, antes da Mestre. O módulo RF precisa ser transferido temporariamente para a Escrava durante esta etapa.

Preparação — transferir o módulo RF

1
Retirar o módulo RF da Central Mestre e inseri-lo na Central Escrava.
2
Conectar a Escrava na rede elétrica.
3
Gravar um transmissor na Escrava (recomendado — será usado durante a programação).

Programação básica

4
Selecionar o sistema de fim de curso, se necessário:
Fim de Curso Digital (Encoder Hall)
Fim de Curso Analógico
5
Entrar no modo de programação automática da central (ciclo completo) para:
• Memorização automática do percurso
• Seleção do modo automático/semiautomático
• Regulagem da embreagem eletrônica
Se você programar a Escrava em modo automático, a Mestre irá reprogramá-la para modo semiautomático automaticamente quando ambas estiverem conectadas via RS-485.

Programação avançada (se necessário)

Consulte o manual técnico da central para realizar, se necessário:
• Ajuste da força do Torque Pulsante (abertura e fechamento independentes)
• Ajuste da posição do fim de curso de abertura/fechamento
• Ajuste do limite do fim de curso
• Ajuste do Torque Pulsante na memorização de percurso
• Tempo de acionamento do freio (abertura e fechamento independentes)

Finalização — devolver o módulo RF

6
Deixar o portão aberto ou semi-aberto (45°) ao terminar a programação.
7
Desconectar a Escrava da rede elétrica.
8
Retirar o módulo RF da Escrava e inserir de volta na Central Mestre.
9
Reconectar a Escrava na rede elétrica.
Este passo só deve ser iniciado após a Escrava já estar programada e o módulo RF devolvido à Mestre.
1
Conectar o módulo RF na Central Mestre.
2
Conectar a Mestre na rede elétrica.
3
Gravar um transmissor na Mestre (facilitará as operações de programação).

Passo 4 — Selecionar o Fim de Curso (Chave 3)

Mova a Chave 3 para ON:
Fim de Curso Digital: pressione o botão (+)
Fim de Curso Analógico: pressione o botão (–)
Mova a Chave 3 para OFF ao finalizar.

Passo 5 — Selecionar Tipo de Aplicação (Chave 4)

Mova a Chave 4 para ON:

a) Retardo na Abertura (RETA):
Pressione e libere o botão (+) 3 vezes → aguarde 5 seg. para confirmação do LED → mova Chave 4 para OFF.

b) Retardo no Fechamento (RETF):
Pressione e libere o botão (–) 3 vezes → aguarde 5 seg. para confirmação do LED → mova Chave 4 para OFF.
Imediatamente após selecionar a aplicação Pivotante Dupla, a comunicação serial entre as placas é inicializada. Verifique se os LEDs 485 de ambos os módulos estão piscando — isso confirma que a comunicação está ativa.

Passo 6 — Memorização Automática do Percurso (Chave 6)

1
Mova a Chave 6 para ON.
2
Pressione o botão (+) ou o transmissor para iniciar a memorização automática.
3
A folha da Mestre fechará até o fim de curso. A folha da Escrava abrirá para liberar passagem. Em seguida a Mestre abrirá memorizando o percurso.
4
Use o transmissor para iniciar o ciclo de fechamento. Quando o portão estiver no meio do percurso, desligue-o pelo transmissor.
5
Mova a Chave 6 para OFF.

Passo 7 — Modo Automático ou Semiautomático (Chave 5)

Mova a Chave 5 para ON:
Automático: pressione (+) e segure contando o tempo de pausa desejado.
Semiautomático: pressione (–).
Mova a Chave 5 para OFF.

Passo 8 — Tempo de Retardo para Fechamento (Chave 2)

Mova a Chave 2 para ON:
Com retardo: pressione (+) e segure contando o tempo desejado.
Sem retardo: pressione (–).
Mova a Chave 2 para OFF.
Esquema de ligações das centrais Link Pivo Mestre e Escrava com módulo RS-485

Após selecionar a aplicação Pivotante Dupla na Mestre, os LEDs 485 dos módulos seriais devem piscar. Use a tabela abaixo para diagnosticar problemas de comunicação:

LED 485 MestreLED 485 EscravaDiagnóstico e solução
PiscandoPiscando✅ Comunicação normal — sistema funcionando corretamente.
Não piscaNão pisca⚠️ Verificar o módulo serial na Central Mestre — pode estar mal conectado ou com defeito.
PiscandoNão pisca⚠️ Verificar o cabo de comunicação — polaridade invertida (S+ com S–) ou cabo rompido.
Não piscaPiscando⚠️ Verificar o módulo serial da Central Mestre e a seleção da aplicação Pivotante Dupla.
Se a comunicação RS-485 não puder ser estabelecida após verificar o cabo e os módulos, o problema pode ser um defeito no módulo serial ou na placa. Neste caso é necessário um técnico especializado em portão eletrônico para diagnóstico.
