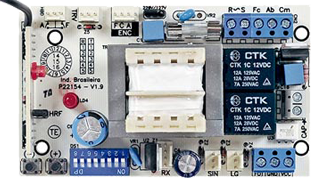

Sistema de Fim de Curso Digital, Analógico ou Híbrido
Módulo receptor RF 433,92 MHz
Code learning até 160 transmissores diferentes e independentes dos botões
Entradas para Fotocélula e Módulo receptor RF avulso
Saídas para Módulo de sinaleiro, Módulo de trava e Módulo para luz de garagem
Partida Suave
Embreagem eletrônica
Freio eletrônico
Torque pulsante
Desaceleração nos finais de curso (modo digital ou híbrido)
Este procedimento irá apagar e preparar a memória para receber os novos transmissores.
• Pisca 1 vez (rede elétrica 60 Hz).
• Pisca 2 vezes (rede elétrica 50 Hz).
• Pisca normal* 3 vezes (ciclo de abertura).
• Pisca normal* 4 vezes (ciclo de fechamento).
• Pisca inverso** 3 vezes (ciclo de abertura com falha de encoder).
• Pisca inverso** 4 vezes (ciclo de fechamento com falha de encoder).
• Pisca normal* 5 vezes (percurso do portão zerado).
• Pisca em modo relógio a cada 1 segundo (temporizando pausa para fechamento automático).
• Aceso contínuo (entrada de fotocélula atuada).
*Pisca normal: led normalmente apagado, acende por 100 ms. O ciclo se repete a cada 2 segundos.
**Pisca inverso: led normalmente aceso, apaga por 100 ms. O ciclo se repete a cada 2 segundos.
A central irá habilitar ou desabilitar as funções de trava automaticamente quando um módulo de relé for inserido ou retirado do conector TRV.
A instalação da trava implica em um retardo de 1 segundo no comando de abertura.
O tempo de acionamento da trava é de 3 segundos.
Em operações de funcionamento para acesso, ou seja, quando as chaves 1 a 8 da dip estiverem em posição OFF, atua como comando para abertura ou fechamento.
Em operações de programação da central (qualquer uma das chaves da dip na posição ON) ou gravação do transmissor, atua como entrada para atualização de memória.
Em operações de funcionamento para acesso, ou seja, quando as chaves 1 a 8 da dip estiverem em posição OFF, atua como comando para abertura ou fechamento.

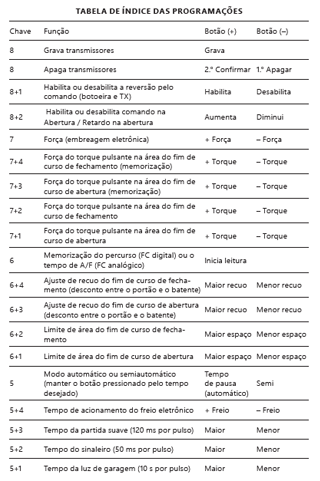

1. O portão deverá estar parado.
2. Mover a chave 1 da dip para a posição ON.
3. O led SN fica desligado.
4. Pressionar e liberar o botão (+).
5. O led SN pisca 1 vez rápido.
6. Para finalizar, mover a chave 1 da dip para a posição OFF.
7. Fim de curso analógico.
NOTA: Após a reconfguração padrão de fábrica, se o automatizador utilizar sistema de fim de curso digital (encoder sensor hall), será necessária, para o correto funcionamento, uma nova memorização de percurso.
VALORES PADRÕES DE FÁBRICA
• Força = máximo.
• Partida suave = desabilitada.
• Modo semiautomático.
• Tempo de abertura e fechamento = 4 min.
• Força do freio = nível 1.
• Tempo de acionamento do freio = 400 ms.
• Tempo da luz de garagem = 60 s.
• Sinaleiro = contínuo.
• Tipo de fim de curso = analógico.
• Comando na abertura = habilitado.
• Reversão pelo comando = habilitado.
• Força do torque pulsante na abertura = nível 5.
• Força do torque pulsante no fechamento = nível 5.
• Força do torque pulsante na abertura (memorização) = nível 9.
• Força do torque pulsante no fechamento (memorização) = nível 9.
• Limite do fim de curso de abertura = percurso – 16 pulsos.
• Limite do fim curso fechamento = percurso – 16 pulsos.
• Ajuste da posição FCF = recuo de 0 pulso.
• Ajuste da posição FCA = recuo de 0 pulso.
1. O portão deverá estar parado.
2. Mover a chave 3 da dip para a posição ON.
3. O led SN fica desligado.
4. Selecionar o tipo de fim de curso:
- Fim de curso digital = botão (+).
- Fim de curso analógico = botão (–).
NOTA: O led SN pisca rápido para a opção selecionada.
5. Para alterar o tipo de fim de curso, ir para o passo 4.
6. Para finalizar, mover a chave 3 da dip para a posição OFF.
7. O led SN ficará piscando 5 vezes, sinalizando que o percurso está zerado (fim de curso digital).
NOTA: Sempre que um novo tipo de fim de curso é selecionado, o tempo de abertura e fechamento é reinicializado para o padrão de fábrica de 4 min. (sistema de fim de curso analógico) ou o percurso é zerado (sistema de fim de curso digital). Para aplicações com fim de curso digital, uma nova memorização de percurso será obrigatória para o correto funcionamento.
NOTA: O Cabo do encoder (Reed digital) deverá estar conectado em ENC e o fim de curso analógico deverá estar conectado em HBD.
A central irá habilitar ou desabilitar as funções de trava automaticamente quando um módulo de relé for inserido ou retirado do conector TRV.
1. O portão deverá estar parado.
2. Mover as chaves 3 e 8 da dip para a posição ON.
3. O led SN fica desligado.
4. Pressione o botão (+).
NOTA: O led SN pisca 1 vez.
5. Para finalizar, mover as chaves 3 e 8 da dip para a posição OFF.
NOTA: No sistema Híbrido, não será necessário memorizar o percurso. No primeiro comando, a central o fará automaticamente e em velocidade normal.
1. O portão deverá estar parado.
2. Mover a chave 4 da dip para posição ON.
3. O led SN fica desligado.
4. Selecionar o tipo de aplicação:
- Deslizante = Pressionar 1 vez o botão (+).
- Basculante Vertical = Pressionar 2 vezes o botão (+).
5. Aguardar 3 s.
6. Se o led SN piscar rápido, então a aplicação é válida. Caso o led SN pisque lento, então a aplicação é inválida.
7. Para selecionar nova aplicação, ir para o passo 4.
8. Para finalizar, mover a chave 4 da dip para a posição OFF.
9. O led SN ficará piscando 5 vezes, sinalizando que o percurso está zerado (fim de curso digital).
NOTA: Sempre que uma nova aplicação é selecionada, o tempo de abertura e fechamento é reinicializado para o padrão de fábrica de 2 min (fim de curso analógico) ou o percurso é zerado (fim de curso digital).
Para aplicações com sistema de fim de curso digital, uma nova memorização de percurso será obrigatória para o correto funcionamento.
1. A central não deverá estar temporizando para fechamento automático (tempo de pausa).
2. Mover a chave 5 da dip para a posição ON.
3. O led SN fica desligado.
4. Configurar o modo de fechamento, conforme segue:
PARA CONFIGURAR O MODO AUTOMÁTICO (TEMPO DE PAUSA):
5. Pressionar e manter pressionado o botão (+).
6. O led SN no modo relógio é ligado.
7. Contar o tempo desejado pelo led SN.
NOTA: O tempo máximo é de 255 s (4,25 min). durante o processo de contagem, quando o tempo alcançar o limite de 255 s, a contagem será reinicializada para 1 s.
8. Liberar o botão (+).
9. O led SN no modo relógio é desligado.
10. Para gravar um novo tempo de pausa, voltar para o passo 5.
11. Para configurar em modo semiautomático, ir para o passo 13.
12. Para finalizar, mover a chave 5 da dip para a posição OFF.
MODO SEMIAUTOMÁTICO:
13. Pressionar o botão (–).
14. O led SN pisca por 2 s.
15. Para configurar o modo automático, ir para o passo 5.
16. Para finalizar, mover a chave 5 da dip para a posição OFF.
1. Mover as chaves 5 e 1 da dip para a posição ON.
2. O led SN fica desligado.
3. Usar os botões (+) ou (–) para aumentar ou diminuir o tempo.
4. Verificar o led SN:
0 = não temporiza, desliga imediatamente após FCF.
1 = 10 s.
24 = 240 s. (4 min).
5. Para finalizar, mover as chaves 5 e 1 da dip para a posição OFF.
1. Mover as chaves 5 e 2 da dip para a posição ON.
2. O led SN fica desligado.
3. Usar os botões (+) ou (–) para aumentar ou diminuir o tempo.
4. Verificar o led SN:
0 = modo contínuo.
1 = modo oscilante em 50 ms.
20 = modo oscilante em 1000 ms.
5. Para finalizar, mover as chaves 5 e 2 da dip para a posição OFF
1. Mover as chaves 5 e 3 da dip para a posição ON.
2. O led SN fica desligado.
3. Usar os botões (+) ou (–) para aumentar ou diminuir o tempo.
4. Verificar o led SN:
Em 60 Hz:
0 = partida suave desabilitada (partida com tensão nominal da rede).
1 = partida suave habilitada (120 ms).
30 = partida suave habilitada (3,6 s).
Em 50 Hz:
0 = partida suave desabilitada (partida com tensão nominal da rede).
1 = partida suave habilitada (160 ms).
30 = partida suave habilitada (4,8 s).
5. Para finalizar, mover as chaves 5 e 3 da dip para a posição OFF.
1. Mover as chaves 5 e 4 da dip para a posição ON.
2. O led SN fica desligado.
3. Usar os botões (+) ou (–) para aumentar ou diminuir o tempo.
4. Verificar o led SN:
0 = freio desligado.
1 = 200 ms.
12 = 2,4 s.
5. Para finalizar, mover as chaves 5 e 4 da dip para a posição OFF.
1. O portão deverá estar parado.
2. Mover a chave 6 da dip para a posição ON.
3. O led SN fica desligado.
4. Pressionar e liberar o botão (+). O motor será acionado para o ciclo de fechamento até o fim de percurso FCF. Após 1 segundo, o motor será acionado para o ciclo de abertura, memorizando o percurso pelo tempo de abertura e fechamento (fim de curso analógico) ou pelos pulsos do encoder digital (fim de curso digital). Ao tempo de percurso de abertura e fechamento são adicionados mais 3 segundos (fim de curso analógico).
5. Para finalizar, mover a chave 6 da dip para a posição OFF.
6. Para uma nova memorização de percurso, voltar para o passo 2
NOTA: O transmissor poderá ser utilizado para cancelar e reinicializar o processo de memorização de percurso. durante o percurso de memorização, podemos cancelar o processo posicionando a chave 6 em OFF ou com um comando pelo transmissor.
É a distância entre o stop mecânico de abertura e o local do percurso de onde a central entra em modo de torque pulsante para reduzir a velocidade do portão e desligá-lo no percurso memorizado.
1. Mover as chaves 6 e 1 da dip para a posição ON.
2. O led SN fica desligado.
3. Usar os botões (+) ou (–) para aumentar ou diminuir o limite fim de curso.
4. Verificar o led SN.
5. Para finalizar, mover as chaves 6 e 1 da dip para a posição OFF.
É a distância entre o stop mecânico de fechamento e o local do percurso de onde a central entra em modo de torque pulsante para reduzir a velocidade do portão e desligá-lo no percurso memorizado.
1. Mover as chaves 6 e 2 da dip para a posição ON.
2. O led SN fica desligado.
3. Usar os botões (+) ou (–) para aumentar ou diminuir o limite fim de curso.
4. Verificar o led SN.
5. Para finalizar, mover as chaves 6 e 1 da dip para a posição OFF.
É o ajuste de recuo (1 pulso) ou avanço (1 pulso) do fim de curso de abertura.
1. Mover as chaves 6 e 3 da dip para a posição ON.
2. O led SN fica desligado.
3. Usar os botões (+) ou (–) para aumentar ou diminuir a posição do fim de curso.
4. Verificar o led SN.
5. Para finalizar, mover as chaves 6 e 3 da dip para a posição OFF.
É o ajuste de recuo (1 pulso) ou avanço (1 pulso) do fim de curso de fechamento.
1. Mover as chaves 6 e 4 da dip para a posição ON.
2. O led SN fica desligado.
3. Usar os botões (+) ou (–) para aumentar ou diminuir a posição do fim de curso.
4. Verificar o led SN.
5. Para finalizar, mover as chaves 6 e 4 da dip para a posição OFF.
Para que a utilização deste dispositivo sensor de segurança seja eficaz, proceda da seguinte forma:
- Após a devida instalação do automatizador no portão, regule a embreagem eletrônica de maneira que a força seja a mínima necessária para deslocar a folha do portão em todo o seu percurso, na abertura e fechamento.
1. Este tipo de ajuste poderá ser realizado com o portão em movimento ou parado.
2. Mover a chave 7 da dip para a posição ON.
3. O led SN apaga.
4. Usar os botões (+) ou (–) para aumentar ou diminuir a força.
5. Verificar o led SN.
Os níveis de ajuste variam de:
60 Hz = 0 a 13 pulsos.
50 Hz = 0 a 17 pulsos.
6. Para finalizar, mover a chave 7 da dip para a posição OFF.
1. Mover as chaves 7 e 1 da dip para a posição ON.
2. O led SN fica desligado.
3. Usar os botões (+) ou (–) para aumentar ou diminuir a força do torque pulsante.
4. Verificar o led SN.
5. Para finalizar, mover as chaves 7 e 1 da dip para a posição OFF.
1. Mover as chaves 7 e 2 da dip para a posição ON.
2. O led SN fica desligado.
3. Usar os botões (+) ou (–) para aumentar ou diminuir a força do torque pulsante.
4. Verificar o led SN.
5. Para finalizar, mover as chaves 7 e 2 da dip para a posição OFF.
1. Mover as chaves 7 e 3 da dip para a posição ON.
2. O led SN fica desligado.
3. Usar os botões (+) ou (–) para aumentar ou diminuir a força do torque pulsante.
4. Verificar o led SN.
5. Para finalizar, mover as chaves 7 e 3 da dip para a posição OFF.
1. Mover as chaves 7 e 4 da dip para a posição ON.
2. O led SN fica desligado.
3. Usar os botões (+) ou (–) para aumentar ou diminuir a força do torque pulsante.
4. Verificar o led SN.
5. Para finalizar, mover as chaves 7 e 4 da dip para a posição OFF.
Code learning até 160 transmissores, independentemente da gravação de uma ou duas teclas por TX.
1. O portão deverá estar parado e não contando tempo de pausa.
2. Mover a chave 8 da dip para a posição ON.
3. Pressionar botão do transmissor que deseja gravar.
4. O led SN deverá piscar rápido.
5. Pressionar e liberar o botão (+).
6. Verificar o led SN: Se piscar 1vez, o botão foi gravado com sucesso; se piscar 2 vezes, o botão já se encontra gravado na memória); se piscar 3 vezes, memória cheia.
7. Liberar o botão do transmissor.
8. Para gravar outros transmissores, voltar para o passo 3 .
9. Para finalizar, mover a chave 8 da dip para a posição OFF.
Code learning até 160 transmissores, independentemente da gravação de uma ou duas teclas por TX.
1. O portão deverá estar parado e não contando tempo de pausa.
2. Mover a chave 8 da dip para a posição ON.
3. Pressionar e liberar o botão (–).
4. O led SN acende.
5. Pressionar e liberar o botão (+) para confirmar a exclusão de todos os transmissores (o led SN pisca 4 vezes) ou pressionar e liberar o botão (–) para cancelar a operação de exclusão.
6. Para finalizar, mover a chave 8 da dip para a posição OFF.
Permissão de comando da botoeira ou transmissor funcionarem durante o percurso de abertura do portão.
Também tem a função de programar o modo de operação da botoeira ou transmissor durante a contagem de tempo de retardo na abertura com sinaleira ligada. O tempo de retardo da abertura do portão poderá ser cancelado pela botoeira ou transmissor.
Abertura parcial – Quando portão estiver totalmente fechado e ao receber comando para abertura, a sinaleira será ligada pelo tempo programado e depois será acionado o portão para ciclo de abertura. Se durante o tempo de retardo ele receber um novo comando, a sinaleira será desligada e o tempo será cancelado. Somente durante o ciclo de abertura o comando é ignorado.
Abertura total – Quando portão estiver totalmente fechado e ao receber comando para abertura, a sinaleira será ligada pelo tempo programado e depois será acionado o portão para ciclo de abertura. Durante o tempo de retardo da sinaleira e ciclo de abertura, o comando é ignorado.
VALORES:
0 = comando na abertura habilitado.
1 = comando na abertura parcial, tempo do retardo na abertura com sinaleira de 5 seg.
2 = comando na abertura parcial, tempo do retardo na abertura com sinaleira de 10 seg.
3 = comando na abertura parcial, tempo do retardo na abertura com sinaleira de 15 seg.
4 = comando na abertura total, tempo do retardo na abertura com sinaleira de 5 seg.
5 = comando na abertura total, tempo do retardo na abertura com sinaleira de 10 seg.
6 = comando na abertura total, tempo do retardo na abertura com sinaleira de 15 seg.
Operações:
1. O portão deverá estar parado;
2. Mover as chaves 8 e 2 da dip para a posição ON;
3. O led SN fica desligado;
4. Botão (+) para incrementar valor, o led SN pisca 1 vez rápido;
5. Botão (-) para decrementar valor, o led SN pisca 1 vez rápido;
6. Para finalizar, mover as chaves 8 e 2 da dip para a posição OFF.
