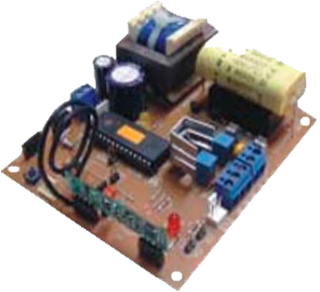

Central Facility Full PPA — placa de portão eletrônico
 Central Facility Full PPA

Guia Rápido — Comandos por Quantidade de Pulsos

Pressionar os 2 botões do transmissor simultaneamente o número de vezes indicado:

PulsosFunção
1×Programação automática da central (ciclo completo)
2×Programação automática iniciando pelo ajuste de pausa
3×Apagar todos os transmissores da memória
4×Restaurar configurações padrões de fábrica
5×Ajuste do torque pulsante (peso do portão)
6×Ajuste da posição do fim de curso (abertura / fechamento)
7×Ajuste do limite do fim de curso (abertura / fechamento)
8×Ajuste do torque pulsante na memorização (abertura / fechamento)
9×Ajuste de tempo de funcionamento do freio
1
Fechar o jumper PROG. O led verde SN deverá ficar fracamente aceso.
2
Pressionar e liberar, simultaneamente, os dois botões do transmissor gravado 3 vezes pausadamente. O led SN pisca — aguarde 5 segundos.
3
O led SN ficará aceso aguardando confirmação para exclusão ou cancelamento.
4
Para cancelar: pressionar e liberar o botão esquerdo do transmissor. O led SN apaga, voltando a ficar fraco. Botão esquerdo do controle remoto PPA Para apagar todos: pressionar e liberar o botão direito do transmissor. O led SN pisca 3 vezes confirmando a exclusão. Botão direito do controle remoto PPA
5
Abrir o jumper PROG.
1
Fechar o jumper PROG. O led verde SN deverá ficar fracamente aceso.
2
Pressionar e liberar, simultaneamente, 1 vez os 2 botões do transmissor gravado. O led SN pisca — aguarde 5 segundos para entrar em modo de programação automática.
3
O portão fechará até encontrar o stop mecânico FCF (Fim de Curso de Fechamento) ou até que ambos os botões sejam pressionados. Após 1 segundo abrirá memorizando o percurso até o FCA (Fim de Curso de Abertura). Motor em modo de torque pulsante.
4
O led SN piscará como relógio (a cada 1 segundo), aguardando a programação do modo Automático ou Semi-Automático.
5
Modo Automático — portão fecha automaticamente após o tempo de pausa: Botão direito do controle remoto PPA Pressionar e manter pressionado o botão direito contando os segundos para definir o tempo de pausa. Soltar quando atingir o tempo desejado.

Modo Semi-Automático — necessário novo comando para fechar: Botão esquerdo do controle remoto PPA Pressionar e liberar o botão esquerdo do transmissor.

Se ambos os botões forem pressionados e liberados, o ajuste de pausa será cancelado e irá para o próximo passo mantendo o último ajuste gravado.

A central pulsa o motor (desliga e liga rapidamente) para gerar força em baixa rotação. O torque deve ser ajustado conforme o peso do portão. Esta função possui até 23 níveis de ajuste.

1
Fechar o jumper PROG. O led verde SN deverá ficar fracamente aceso.
2
Pressionar e liberar, simultaneamente, os dois botões do transmissor 5 vezes pausadamente. O led SN pisca — aguarde 5 segundos.
3
O led SN ficará apagado aguardando a programação do torque pulsante.
4
Para ajustar o torque no ciclo de fechamento: pressionar e liberar o botão GRV (led SN pisca 1 vez). Sem pressionar GRV, o ajuste será para o ciclo de abertura.
5
Diminuir força: pulsar o botão esquerdo até o ajuste desejado.
Aumentar força: pulsar o botão direito até o ajuste desejado.

Leitura do led SN:
• Pisca lento 1× (2 seg.) → força no mínimo
• Pisca rápido → força intermediária
• Pisca lento 1× (2 seg.) → força no máximo
6
Para finalizar: pressionar os botões esquerdo e direito simultaneamente ou abrir o jumper PROG.
