Manual CP 3050F / CP 1050F / S-Board 1000 / 1001A

Configuração completa, gravação de controles, fim de curso, embreagem, fechamento automático e ligações

(11) 2748-7761 Emergência 24h WhatsApp

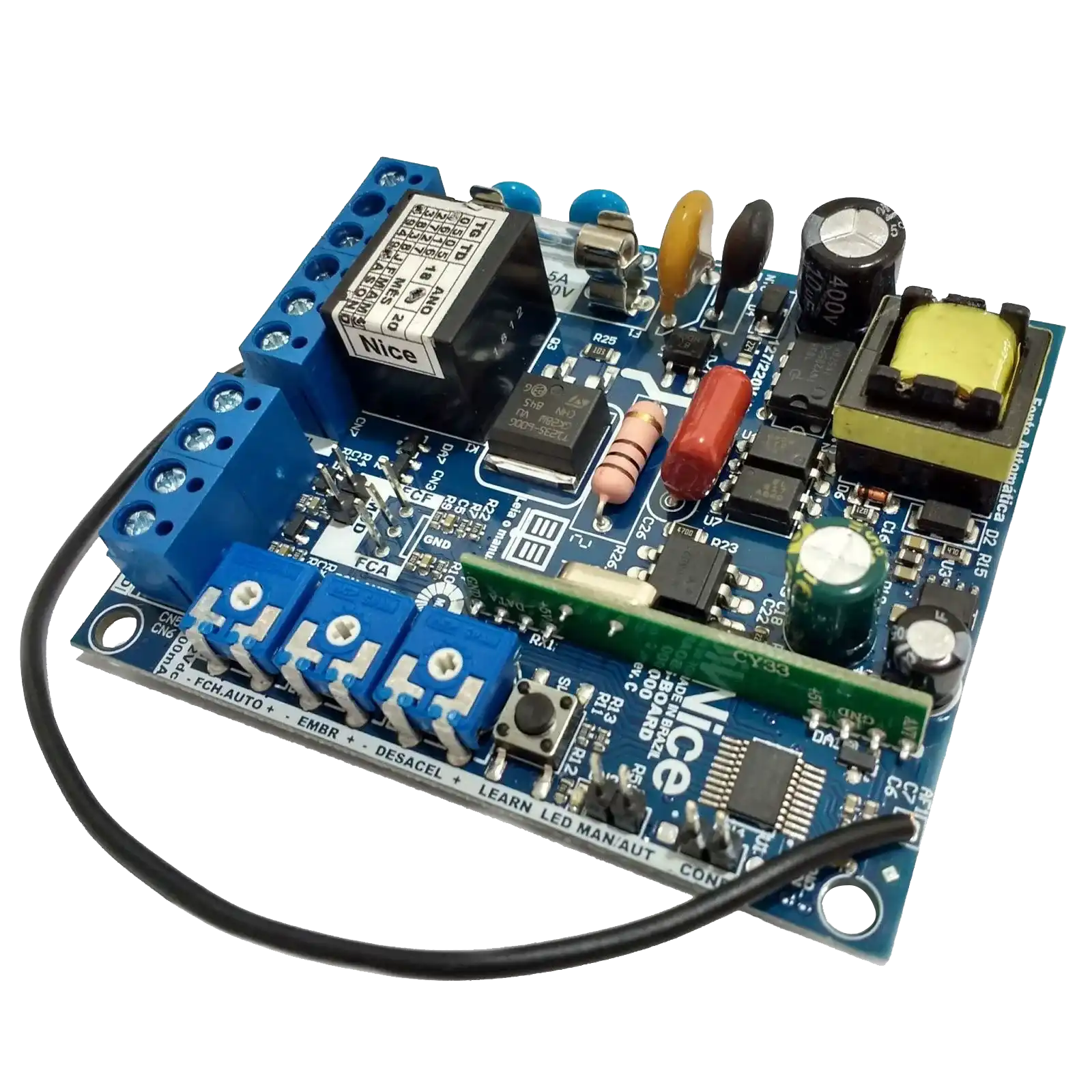

Central CP 3050F — central de portão automático com Rolling Code e Learning Code
 Central CP 3050F / CP 1050F / S-Board 1000 / 1001A

Especificações e Características Técnicas

As centrais CP 3050F, CP 1050F, S-Board 1000 e S-Board 1001A são compatíveis entre si em termos de programação e funcionamento. Confira as especificações técnicas abaixo.

90–240V

Fonte automática — sem chave seletora

12V / 500mA

Saída auxiliar para fotocélula e acessórios

433,92 MHz

Frequência do receptor de controles

15

Controles Rolling Code (máximo)

39

Botões Learning Code (máximo)

120 seg

Fechamento automático máximo

40 seg

Timer de segurança do motor

Soft Closing

I-Track e desaceleração suave

As funções de programação são idênticas nos modelos CP 3050F, CP 1050F, S-Board 1000 e S-Board 1001A.
1
Conecte a fase no terminal F e o neutro no terminal F/N.
2
Utilize aterramento para proteção contra surtos elétricos.
3
Conecte o motor nos terminais indicados. Teste o sentido de movimento.
Sentido invertido? Se o portão abrir quando deveria fechar, troque os fios de abertura e fechamento entre si nos terminais da central.
A fonte é automática de 90V a 240V — não é necessário ajustar chave seletora de tensão.

Apagar todos os controles cadastrados

1
Pressione e segure o botão LEARN.
2
Aguarde o LED apagar — todos os controles foram removidos da memória.
Esta operação remove todos os controles cadastrados sem possibilidade de recuperação.

Gravar novo controle

1
Pressione LEARN uma vez — o LED acenderá indicando modo de gravação.
2
Pressione o botão do controle remoto que deseja cadastrar.
3
Confirme — o LED apagará indicando que o controle foi gravado com sucesso.
Repita o processo para cadastrar outros controles. Rolling Code: até 15 controles | Learning Code: até 39 botões.

Os fins de curso definem os pontos de parada do portão nas posições de aberto e fechado.

1
FCA — Fim de curso de abertura: posicionado no ponto onde o portão deve parar ao abrir.
2
FCF — Fim de curso de fechamento: posicionado no ponto onde o portão deve parar ao fechar.
3
Teste o funcionamento de cada sensor com um ímã antes de concluir a instalação.
Timer de segurança: se o motor não encontrar o fim de curso em 40 segundos, desliga automaticamente para proteção.

Força do Motor — Trimpot EMBR

1
Localize o trimpot EMBR na placa da central.
2
Gire gradualmente até o portão se mover com torque adequado para o peso do portão.
Não ajuste a força acima do necessário — torque excessivo pode causar acidentes e danos mecânicos.

Desaceleração — Trimpot DESACEL

1
Localize o trimpot DESACEL na placa.
2
Ajuste para suavizar o final do percurso, evitando impacto brusco na parada.

Fechamento Automático — Trimpot FCH.AUTO

1
Localize o trimpot FCH.AUTO na placa.
2
Ajuste para definir o tempo de espera antes do fechamento automático — máximo de 120 segundos.
Posição mínima = fechamento automático desativado. Gire no sentido horário para aumentar o tempo.

A rampa de desaceleração suaviza a parada do portão no final do percurso, evitando impactos bruscos e prolongando a vida útil do motor e dos componentes mecânicos.

Passo 1 — Fechar o Jumper "Conf"

1
Localize o jumper Conf na placa da central — consulte a serigrafia da própria placa para identificá-lo.
2
Feche o jumper colocando o conector nas duas hastes indicadas. A central entrará no modo de configuração.
Na CP 3050F o jumper Conf fica próximo ao receptor de controles. Consulte a serigrafia da sua placa para localização exata.

Passo 2 — Pressionar o Botão Learn

Com o jumper fechado, pressione o botão Learn o número de vezes correspondente à rampa desejada — conforme a tabela do seu modelo:

Modelos CP 3050F e CP 1050F

Botão Learn Função
Pressionar 1xRampa Fraca
Pressionar 2xRampa Média (LED pisca 2x para confirmar)
Pressionar 3xRampa Forte
Pressionar 4xDesabilita Rampa

Modelos S-Board 1000 e S-Board 1001A

Botão Learn Função
Pressionar 1xRampa desabilitada
Pressionar 2xRampa habilitada

Passo 3 — Confirmar e Retirar o Jumper

1
Aguarde o LED piscar indicando a função selecionada — para Rampa Média o LED piscará 2 vezes (modelos CP 3050F / CP 1050F).
2
Retire o jumper da posição Conf — a central estará pronta para uso com a nova configuração de rampa.
A configuração é salva na memória da central. Não é necessário repetir o processo a cada religamento.
Não esqueça de retirar o jumper Conf após a configuração — deixá-lo fechado pode impedir o funcionamento normal da central.

A fotocélula é o sensor de segurança que impede o portão de fechar quando há presença de pessoas, animais ou veículos na passagem.

1
Alimentação: 12Vcc com corrente máxima de 500mA — utilize a saída auxiliar da central.
2
Posicione os sensores emissor e receptor alinhados nas laterais do portão, a uma altura que detecte pedestres e veículos.
3
Teste o funcionamento passando a mão entre os sensores — o portão deve reverter o movimento ao detectar obstáculo.
Obrigatório por norma de segurança. Nunca opere o portão automático sem fotocélula instalada e funcionando corretamente.
A central funciona em 127V e 220V?
Sim. A fonte é automática e aceita tensões de 90V a 240V sem necessidade de ajuste.
Como resetar todos os controles?
Pressione e segure o botão LEARN até o LED apagar. Todos os controles serão removidos.
Como ajustar a força do motor?
Ajuste o trimpot EMBR gradualmente até obter o torque adequado para o peso do portão.
Como ativar o fechamento automático?
Ajuste o trimpot FCH.AUTO — gire no sentido horário para aumentar o tempo (máximo 120 segundos).
A fotocélula é obrigatória?
Sim, é obrigatória por norma de segurança. Sem ela o portão pode causar acidentes graves.
O motor parou no meio do percurso — o que aconteceu?
O timer de segurança desligou o motor após 40 segundos sem encontrar o fim de curso. Verifique os sensores FCA e FCF.
