Manual da Central Center G 030

Inversor de frequência até 200 Hz — 11 funções programáveis — mono e trifásico — fotocélula seguidora

(11) 2748-7761 Emergência 24h WhatsApp
Central Center G 030 — inversor de frequência para portão automático mono e trifásico
 Central Center G 030 — Inversor de Frequência

Especificações e Tabela Completa das 11 Funções

A Central Center G 030 é um inversor de frequência programável via display e teclas físicas — não usa trimpots nem DIP switch. Todas as 11 funções são acessadas pressionando a tecla Função sequencialmente.

200 Hz

Frequência máxima (CG-020 chegava a 120 Hz)

11

Funções programáveis via display

Mono + Tri

Monofásico ou Trifásico (função FAS)

220V

Motor obrigatório 220V ou trifásico em triângulo

Atenção ao motor: o motor deve ser de 220V AC (monofásico) ou trifásico com ligação em triângulo. Motores em estrela não são compatíveis com este inversor.

Como navegar pelas funções:

1
Pressione a tecla Função quantas vezes indicado no número da função desejada (ex: 3 vezes para dEC).
2
O display mostrará o código da função selecionada.
3
Pressione as teclas Mais (+) ou Menos (–) para ajustar o valor.

Tabela de referência rápida — todas as 11 funções:

#CódigoFunçãoFaixaRecomendação por potência
1 SPD Velocidade do motor (frequência) 1 Hz – 200 Hz 3/4 a 1 HP: 90–105 Hz | 1/3 a 1/6 HP: 120 Hz
2 ACC Rampa de partida (aceleração) 1 seg – 10 seg 3/4 a 1 HP: 2–3 seg | 1/3 a 1/6 HP: 1–2 seg
3 dEC Tempo de desaceleração 1 seg – 10 seg 3/4 a 1 HP: 2–3 seg | 1/3 a 1/6 HP: 1–2 seg
4 CUR Corrente elétrica do motor 1 – 10 1/6 a 1/2 HP: 3 | 3/4 a 1 HP: 5
5 FAS Tipo de motor: mono ou trifásico 1 ou 3 Monofásico: 1 | Trifásico: 3
6 bFr Frequência da rede elétrica 50 Hz ou 60 Hz Brasil: 60 Hz
7 tAb Tempo de abertura sem a rampa final 0 seg – 99 seg Deve ser menor que o tempo total de abertura do portão
8 tFE Tempo de fechamento sem a rampa final 0 seg – 99 seg Deve ser menor que o tempo total de fechamento do portão
9 tPF Fotocélula seguidora (tempo após passagem do carro) 0 seg – 60 seg 0 = desabilitada | Se houver barreira nos sensores, reabre e reinicia contagem
10 tAu Fechamento automático por tempo 0 seg – 60 seg 0 = desabilitada | Se houver barreira nos sensores, reabre e reinicia contagem
11 FIn Velocidade das rampas final de abertura e fechamento 1 Hz – 120 Hz 3/4 a 1 HP: 20 Hz | 1/3 a 1/6 HP: 30 Hz
A Center G 030 substitui a CG-020 com capacidade ampliada de 120 Hz → 200 Hz, permitindo velocidades maiores em motores de maior potência.

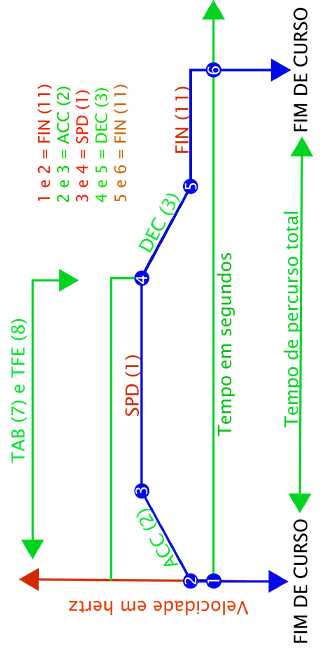

Esquema de funcionamento da Central Center G 030

1 SPD — Velocidade do Motor (1 a 200 Hz)

1
Pressione a tecla Função 1 vez até o display mostrar SPD.
2
Pressione + ou – para ajustar a frequência de 1 Hz a 200 Hz.
Motor 3/4 a 1 HP → 90 a 105 Hz | Motor 1/3 a 1/6 HP → 120 Hz

2 ACC — Rampa de Partida / Aceleração (1 a 10 seg)

1
Pressione a tecla Função 2 vezes até o display mostrar ACC.
2
Pressione + ou – para ajustar de 1 a 10 segundos.
Motor 3/4 a 1 HP → 2 a 3 seg | Motor 1/3 a 1/6 HP → 1 a 2 seg

3 dEC — Tempo de Desaceleração (1 a 10 seg)

1
Pressione a tecla Função 3 vezes até o display mostrar dEC.
2
Pressione + ou – para ajustar de 1 a 10 segundos.
Motor 3/4 a 1 HP → 2 a 3 seg | Motor 1/3 a 1/6 HP → 1 a 2 seg

4 CUR — Corrente do Motor (1 a 10)

1
Pressione a tecla Função 4 vezes até o display mostrar CUR.
2
Pressione + ou – para ajustar de 1 a 10.
Motor 1/6 a 1/2 HP → 3 | Motor 3/4 a 1 HP → 5

5 FAS — Tipo de Motor: Mono ou Trifásico

1
Pressione a tecla Função 5 vezes até o display mostrar FAS.
2
Pressione + ou – para selecionar: 1 = Monofásico | 3 = Trifásico.
Motor monofásico deve ser de 220V AC. Motor trifásico deve ter ligação em triângulo — ligação estrela não é compatível com este inversor.

6 bFr — Frequência da Rede Elétrica

1
Pressione a tecla Função 6 vezes até o display mostrar bFr.
2
Selecione 60 Hz (padrão Brasil) ou 50 Hz.

7 tAb — Tempo de Abertura sem Rampa Final (0 a 99 seg)

1
Pressione a tecla Função 7 vezes até o display mostrar tAb.
2
Ajuste de 0 a 99 segundos com + ou –.
tAb deve ser menor que o tempo total de abertura. Quando o timer tAb esgota, a rampa de desaceleração (função FIn) é acionada para parar suavemente o portão. Se tAb for igual ou maior que o tempo real de abertura, a rampa FIn nunca será acionada.

8 tFE — Tempo de Fechamento sem Rampa Final (0 a 99 seg)

1
Pressione a tecla Função 8 vezes até o display mostrar tFE.
2
Ajuste de 0 a 99 segundos com + ou –.
tFE deve ser menor que o tempo total de fechamento. Mesmo princípio do tAb: quando esgota, a rampa FIn desacelera o portão até a parada.

9 tPF — Fotocélula Seguidora (0 a 60 seg)

1
Pressione a tecla Função 9 vezes até o display mostrar tPF.
2
Ajuste de 0 a 60 segundos. 0 = desabilitado.
Quando habilitado: após o veículo sair da faixa dos sensores fotocélula, o portão aguarda o tempo tPF e fecha automaticamente.
Se uma barreira entrar nos sensores durante esse tempo: o portão reabre totalmente e reinicia a contagem tPF do zero.

10 tAu — Fechamento Automático por Tempo (0 a 60 seg)

1
Pressione a tecla Função 10 vezes até o display mostrar tAu.
2
Ajuste de 0 a 60 segundos. 0 = desabilitado.
Após o portão abrir e o tempo tAu decorrer, fecha automaticamente.
Se uma barreira entrar nos sensores durante esse tempo: o portão reabre totalmente e reinicia a contagem tAu do zero.
tPF e tAu são funções independentes e complementares. tPF reage à saída do veículo dos sensores; tAu é um timer simples após a abertura completa.

11 FIn — Velocidade das Rampas Finais (1 a 120 Hz)

1
Pressione a tecla Função 11 vezes até o display mostrar FIn.
2
Ajuste de 1 Hz a 120 Hz com + ou –.
Motor 3/4 a 1 HP → 20 Hz | Motor 1/3 a 1/6 HP → 30 Hz
FIn é a frequência de operação durante a rampa de desaceleração final — define a velocidade de parada suave do portão. Valores menores = parada mais suave, maior precisão de posicionamento.
