Manual da Central Facility Standard Portal PPA

Programação completa após instalação do motorredutor — passo a passo

(11) 2748-7761 Emergência 24h WhatsApp

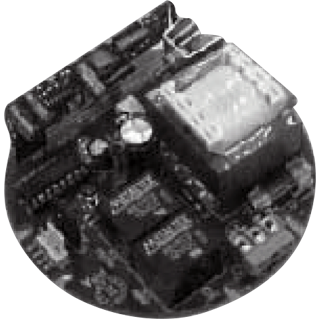

Central Facility Standard Portal PPA — placa de portão eletrônico
 Central Facility Standard Portal PPA

Principais Características

1.Microcontrolador Motorola — receptor RF 433,92 MHz interno
2.Code learning — até 21 transmissores independentes dos botões
3.Memorização automática do percurso A/F + 2 s (máx. 10 min)
4.Seleção modo automático ou semiautomático via transmissor
5.Programação do tempo de pausa via transmissor (máx. 4 min)
6.Ajuste da embreagem eletrônica (força) via transmissor
7.Apagar todos os transmissores via transmissor
8.Entrada para receptor avulso e fotocélula (FOTO)
9.Reversão automática (abertura) na falta do FCF
10.Reversão automática pelo sensoriamento de corrente (módulo SCM opcional)
11.Entrada para botoeira externa (módulo opcional)
12.Reconhecimento automático da frequência da rede elétrica (50 Hz ou 60 Hz)
13.Partida suave e Freio eletrônico integrados
14.Saída para módulo de luz de garagem ou sinaleiro (LGS)
O portão deverá estar aberto — os fins de curso não devem coincidir com os ímãs. Feche o jumper PROG para entrar em modo de programação.

Passo 1 — Gravar os controles remotos:

1
Manter pressionado o botão do transmissor que deseja gravar.
2
Localizar o botão TX da central, pressionar e liberar (o led SN pisca durante a gravação).
3
Liberar o botão do transmissor. Para gravar outros botões, repetir os passos 1 a 3.

Passo 2 — Memorização automática do percurso:

4
Pressionar simultaneamente os dois botões do transmissor gravado 1 vez e liberar (led SN pisca). Aguardar 5 segundos para entrar em modo de programação automática.
5
O portão fechará até o FCF e abrirá memorizando o percurso até o FCA. O tempo A/F + 2 s é gravado na memória.

Passo 3 — Modo de fechamento:

6
O led SN pisca como relógio (1×/seg.) aguardando o modo:

Semiautomático

Portão só fecha com novo comando.
Programar: pressionar e liberar o botão esquerdo.

Automático

Portão fecha após o tempo de pausa.
Programar: pressionar e manter o botão direito contando os segundos desejados, depois soltar.

Passo 4 — Ajuste da força (embreagem eletrônica):

7
O portão entra em ciclo contínuo de abertura e fechamento. Tente segurar o portão para sentir a força atual:

Diminuir força: pressionar e liberar o botão esquerdo até o ajuste desejado.
Aumentar força: pressionar e liberar o botão direito até o ajuste desejado.
8
Quando a força estiver correta, pressionar os dois botões simultaneamente e liberar. O portão para e a força é gravada.

Passo 5 — Saída para luz de garagem ou sinaleiro:

9
O led SN pisca como relógio novamente, aguardando o tipo de saída:

Luz de Garagem

Fica ligada durante o movimento e desliga após o tempo programado.
Programar: pressionar e manter o botão direito contando os segundos, depois soltar.

Sinaleiro

Fica ligado durante o movimento e desliga imediatamente após o fechamento.
Programar: pressionar e liberar o botão esquerdo.

10
Para finalizar, retirar o jumper PROG.
Importante: Se o jumper PROG for retirado em qualquer etapa, a central finaliza a programação automática mantendo as configurações anteriores.
O portão deverá estar aberto — fins de curso não devem coincidir com os ímãs.
1
Fechar o jumper PROG.
2
Pressionar os dois botões do transmissor simultaneamente 2 vezes e liberar (led SN pisca). Aguardar 5 segundos — o portão deve abrir e fechar.
3
A central entra em modo de embreagem com força máxima. O portão entra em ciclo contínuo. Tente segurar o portão e ajuste:

Diminuir força: pressionar e liberar o botão esquerdo.
Aumentar força: pressionar e liberar o botão direito.
4
Quando a força estiver correta, pressionar os dois botões simultaneamente e liberar. O portão para e a força é gravada.
5
Para finalizar, retirar o jumper PROG.
Importante: Se o jumper PROG for retirado durante o ciclo, a central cancela a programação e mantém a força anterior.
O portão deverá estar aberto — fins de curso não devem coincidir com os ímãs.
1
Fechar o jumper PROG.
2
Pressionar os dois botões do transmissor gravado simultaneamente 3 vezes seguidas (led SN pisca). Aguardar 5 segundos.
3
O led SN pisca confirmando que todos os transmissores foram apagados da memória.
4
Para finalizar, retirar o jumper PROG.
Pisca 1× — rede elétrica 60 Hz
Pisca 2× — rede elétrica 50 Hz
Pisca 3× — ciclo de abertura
Pisca 4× — ciclo de fechamento
Aceso contínuo — fotocélula atuada
Observação: Na programação, ao pressionar os botões do transmissor o led SN deve piscar imediatamente. Caso contrário, verifique se o jumper PROG está fechado.

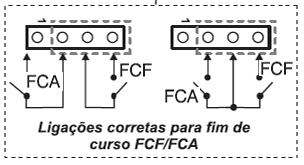

Esquema de Ligação do Fim de Curso:

Esquema de ligação do fim de curso — Central Facility Standard Portal PPA

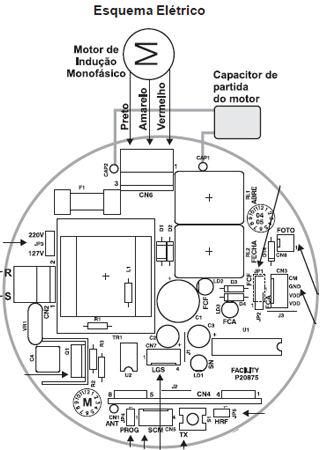

Esquema Geral de Ligações:

Esquema geral de ligações — Central Facility Standard Portal PPA
