Manual da Central Facility 4 Trimpots PPA
Ajuste fino de força, rampa de desaceleração e fechamento automático via trimpots físicos
Portão com defeito? Não arrisque — chame um técnico especializado!
Ajustar os trimpots incorretamente pode queimar o motor ou danificar a central. Se o seu portão automático está sem força, parando antes do fim do percurso ou não fechando no tempo certo, o problema pode ser elétrico — e exige um técnico de portão eletrônico com equipamento adequado.
Conserto de Portão Automático 24h em SPconserto de portão automático • reparo de motor de portão • manutenção de portão eletrônico • troca de central eletrônica • assistência técnica portão perto de mim
Atendimento imediato em toda São Paulo • Chegada em até 60 minutos • Orçamento grátis
Operando com Segurança e Conhecimento

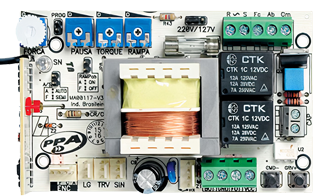

A Central Facility 4 Trimpots PPA oferece controle personalizado sobre o seu portão automático por meio de quatro ajustes físicos (trimpots) diretamente na placa. Antes de qualquer ajuste, leia este manual com atenção e observe os seguintes cuidados essenciais:
- Estudo detalhado do manual: compreenda a função de cada trimpot antes de girá-lo.
- Ajustes graduais: pequenas variações nos trimpots causam efeitos significativos — gire devagar e teste após cada ajuste.
- Proteção contra energia estática: a descarga eletrostática do corpo humano pode danificar o microcontrolador da central. Toque em uma superfície metálica aterrada antes de manusear a placa.
- Instalação e manutenção por profissional: se não tiver experiência, consulte um técnico especializado em portão eletrônico.
- Monitoramento contínuo: após cada ajuste, observe o comportamento do portão por alguns ciclos completos antes de considerar a configuração concluída.
Os 4 Trimpots — Funções e Direção de Ajuste
A Central Facility 4 Trimpots tem seus principais parâmetros ajustados diretamente por potenciômetros físicos (trimpots) na placa, sem necessidade de programação digital. Cada trimpot controla uma função específica:
Fechamento Automático
Controla o tempo de pausa antes do fechamento automático do portão.
↻ Horário = menos tempo
↺ Anti-horário = mais tempo
Tudo horário = desativado
Tudo anti-horário ≈ 4 min.
Força de Abertura e Fechamento
Ajusta a embreagem eletrônica — quanto esforço o motor aplica ao mover o portão.
↻ Horário = menos força
↺ Anti-horário = mais força
Rampa de Desaceleração
Define a suavidade com que o portão desacelera ao se aproximar do fim do percurso.
↻ Horário = rampa mais curta
↺ Anti-horário = rampa mais longa
Tempo de Percurso
Define o tempo total de abertura e fechamento do portão (percurso completo).
↻ Horário = tempo menor
↺ Anti-horário = tempo maior
| Trimpot | Função | ↻ Horário | ↺ Anti-horário |
|---|---|---|---|
| A/S | Pausa/Fechamento automático | Menos tempo / Desativa | Mais tempo (máx. ~4 min.) |
| FORÇA | Embreagem eletrônica | Menos força | Mais força |
| RAMPA | Desaceleração no fim do percurso | Rampa mais curta | Rampa mais longa |
| A/F | Tempo total de percurso | Percurso mais curto | Percurso mais longo |
Gravando Controle Remoto (Transmissor)
Apagando Todos os Controles da Memória
Portão sem força ou fechando errado? Técnico perto de você
Se os ajustes dos trimpots não resolverem, o problema pode ser no motor, na central ou no sensor. Nossa equipe faz conserto de portão eletrônico e manutenção preventiva em toda São Paulo, 24h por dia.
Fechamento Automático — Trimpot A/S
O Trimpot A/S controla o tempo de pausa entre a abertura completa do portão e o início do fechamento automático. Ajuste girando com uma chave de fenda pequena (philips ou fenda fina):
| Posição | Resultado |
|---|---|
| ↻ Tudo no sentido horário | Desabilita o fechamento automático — portão permanece aberto até receber comando |
| ↻ Sentido horário | Diminui o tempo de pausa |
| ↺ Sentido anti-horário | Aumenta o tempo de pausa |
| ↺ Tudo no sentido anti-horário | Tempo de pausa máximo — aproximadamente 4 minutos |
Ajuste de Força de Abertura e Fechamento — Trimpot FORÇA
O Trimpot FORÇA regula a embreagem eletrônica, determinando quanto esforço o motor aplica durante o movimento do portão. Portões mais pesados ou com trilhos com atrito exigem mais força:
| Posição | Resultado |
|---|---|
| ↻ Sentido horário | Diminui a força — portão para com menos resistência |
| ↺ Sentido anti-horário | Aumenta a força — portão empurra com mais potência |
Ajuste de Rampa de Desaceleração — Trimpot RAMPA
O Trimpot RAMPA controla a curva de desaceleração do portão ao se aproximar do fim do percurso — quanto mais suave a rampa, mais gradualmente o portão reduz a velocidade antes de parar:
| Posição | Resultado |
|---|---|
| ↻ Sentido horário | Rampa mais curta — portão desacelera em um trecho menor, parada mais abrupta |
| ↺ Sentido anti-horário | Rampa mais longa — portão desacelera progressivamente, parada mais suave |
