Manual da Central Agility Plus PPA

Programação completa via botões dedicados — força, freio, rampa, torque, pausa e luz de garagem

(11) 2748-7761 Emergência 24h WhatsApp

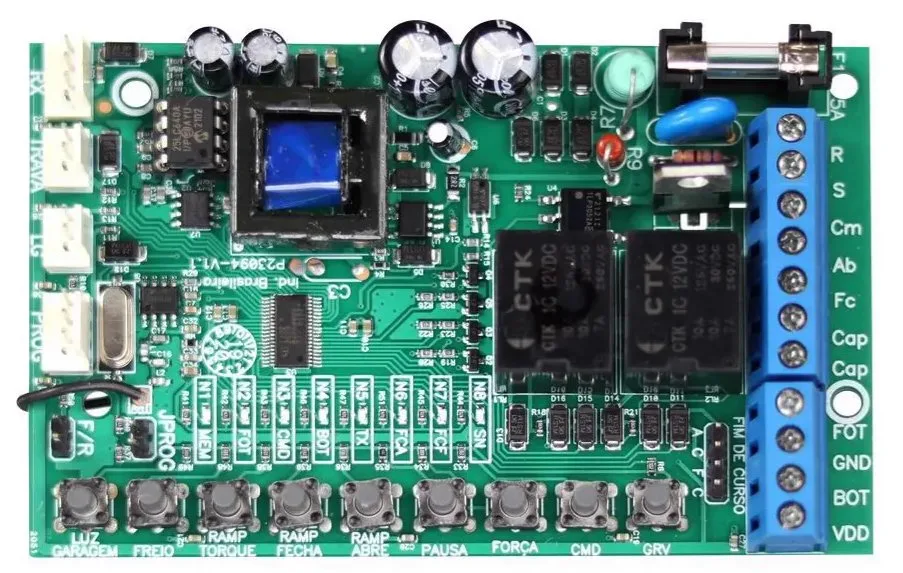

Central Agility Plus PPA — painel de botões de programação de portão eletrônico
 Central Agility Plus PPA

Tabela de Referência Rápida — Botões e Funções

A Central Agility Plus PPA é programada fechando o jumper JPROG e pressionando o botão dedicado correspondente à função desejada. Cada função tem seu próprio botão na placa — diferente de centrais que usam múltiplas pressões no CMD.

Botão Função Níveis / Faixa
GRV Gravar ou apagar transmissores —
CMD Comando na abertura (habilitar/desabilitar) Habilitado / Desabilitado
FORÇA Força (embreagem eletrônica) Mínimo (N1) a Máximo (N8)
PAUSA Tempo de fechamento automático Semiautomático | 5s a 240s (8 níveis)
RAMPAB ABRE Rampa de abertura Desligado (N1 piscando) | 5% a 40% (8 níveis)
RAMPFC FECHA Rampa de fechamento Desligado (N1 piscando) | 5% a 40% (8 níveis)
RAMPTORQ Torque (força) na rampa Desligado (N1 piscando) | Mínimo a Máximo
FREIO Freio eletrônico OFF (desabilitado) | Mínimo a 500ms (Máximo)
LG GARAGEM Tempo de luz de garagem 0s a 240s (8 níveis)
Regra geral: feche o jumper JPROG → pressione o botão da função 1 vez para exibir o ajuste atual → pressione o mesmo botão quantas vezes forem necessárias até alcançar o ajuste desejado → retire o jumper JPROG para finalizar.

Sinalização dos LEDs (JPROG aberto)

LED Sinalização
MEM (N1) Aceso: memória vazia. Piscando: memória com defeito (modo básico ativado)
FOT (N2) Aceso: fotocélula acionada
CMD (N3) Aceso: receptor externo ou botão CMD acionado
BOT (N4) Aceso: botoeira externa acionada
TX (N5) Aceso: transmissor cadastrado presente
FCA (N6) Aceso: fim de curso de abertura acionado
FCF (N7) Aceso: fim de curso de fechamento acionado
SN (N8) Piscando a cada 2 segundos: funcionamento normal
Capacidade de até 256 controles. O LED N8 confirma a gravação: 1 piscada = gravado com sucesso | 2 piscadas = gravado + nova sincronização (código rolante) | 3 piscadas = memória cheia.
1
O portão deverá estar parado.
2
Feche o jumper JPROG.
3
Pressione e libere o botão GRV da central (1 vez). O LED N5 (TX) deverá ficar aceso.
4
Pressione e mantenha pressionado o botão do transmissor que deseja gravar.
5
O LED N8 deverá ficar piscando.
6
Pressione e libere o botão GRV da central para confirmar a gravação.
7
O LED N8 pisca confirmando (veja nota acima para interpretação). Libere o botão do transmissor.
8
Para gravar mais transmissores, voltar ao passo 4.
9
Para finalizar, retire o jumper JPROG.
Esta operação apaga todos os transmissores da memória. Tenha em mãos os controles que deseja regravar antes de continuar.
1
O portão deverá estar parado.
2
Feche o jumper JPROG.
3
Pressione e libere o botão GRV da central (1 vez). O LED N5 (TX) deverá ficar aceso.
4
Pressione e mantenha pressionado o botão GRV da central por 10 segundos.
5
O LED N8 deverá ficar aceso — confirma que todos os transmissores foram excluídos.
6
Para finalizar, retire o jumper JPROG.

Permite que a botoeira ou transmissor enviem comandos durante o percurso de abertura do portão.

1
O portão deverá estar parado.
2
Feche o jumper JPROG.
3
Pressione e libere o botão CMD da central (1 vez) para exibir o ajuste atual.
4
Pressione e libere o botão CMD quantas vezes forem necessárias até alcançar o ajuste desejado.
5
Retire o jumper JPROG.

Sinalização dos LEDs

N1 piscando
Função desabilitada
N1 aceso
Função habilitada

Regule a força com o mínimo necessário para deslocar a folha do portão em todo o percurso, na abertura e no fechamento. Força excessiva acelera o desgaste mecânico.

1
O portão deverá estar parado.
2
Feche o jumper JPROG.
3
Pressione e libere o botão FORÇA da central (1 vez) para exibir o ajuste atual.
4
Pressione e libere o botão FORÇA quantas vezes forem necessárias até alcançar o ajuste desejado.
5
Retire o jumper JPROG.

Sinalização dos LEDs

N1 piscando
Desligado (mínimo absoluto)
N1 aceso
Mínimo
N8 aceso
Máximo
Força excessiva pode danificar o batente mecânico e o motor. Se mesmo no nível máximo o portão não se move, o problema é mecânico — entre em contato com nossa equipe de conserto de portão automático.

Ajuste do tempo para fechamento automático quando o portão encontrar o sensor de fim de curso de abertura (FCA) ou o batente de abertura.

1
O portão deverá estar parado.
2
Feche o jumper JPROG.
3
Pressione e libere o botão PAUSA da central (1 vez) para exibir o ajuste atual.
4
Pressione e libere o botão PAUSA quantas vezes forem necessárias até alcançar o ajuste desejado.
5
Retire o jumper JPROG.

Níveis de tempo de pausa

N1 pisc.
Semiautomático (sem fechamento automático)
N1
5 segundos
N2
10 segundos
N3
30 segundos
N4
60 segundos
N5
90 segundos
N6
120 segundos
N7
180 segundos
N8
240 segundos (máx.)

Define a distância do percurso em que a central entra em modo de torque pulsante para desacelerar o portão antes de atingir o batente de abertura. Rampa maior = parada mais suave.

1
O portão deverá estar parado.
2
Feche o jumper JPROG.
3
Pressione e libere o botão RAMPAB ABRE (1 vez) para exibir o ajuste atual.
4
Pressione e libere o botão RAMPAB ABRE quantas vezes forem necessárias até alcançar o ajuste desejado.
5
Retire o jumper JPROG.

Níveis de rampa de abertura

N1 pisc.
Desligado
N1
5% do percurso
N2
10% do percurso
N3
15% do percurso
N4
20% do percurso
N5
25% do percurso
N6
30% do percurso
N7
35% do percurso
N8
40% do percurso (máx.)

Define a distância do percurso em que a central desacelera o portão antes de atingir o batente de fechamento.

1
O portão deverá estar parado.
2
Feche o jumper JPROG.
3
Pressione e libere o botão RAMPFC FECHA (1 vez) para exibir o ajuste atual.
4
Pressione e libere o botão RAMPFC FECHA quantas vezes forem necessárias até alcançar o ajuste desejado.
5
Retire o jumper JPROG.

Níveis de rampa de fechamento

N1 pisc.
Desligado
N1
5% do percurso
N2
10% do percurso
N3
15% do percurso
N4
20% do percurso
N5
25% do percurso
N6
30% do percurso
N7
35% do percurso
N8
40% do percurso (máx.)
Rampas bem ajustadas reduzem o impacto no batente e prolongam a vida útil do motor e da estrutura, diminuindo a necessidade de conserto de portão automático.

Ajusta a velocidade e força do portão dentro da região de rampa de desaceleração. Caso a rampa esteja desabilitada, o torque pulsante fica inoperante.

1
O portão deverá estar parado.
2
Feche o jumper JPROG.
3
Pressione e libere o botão RAMPTORQ TORQUE (1 vez) para exibir o ajuste atual.
4
Pressione e libere o botão RAMPTORQ TORQUE quantas vezes forem necessárias.
5
Retire o jumper JPROG.

Sinalização dos LEDs

N1 pisc.
Desligado
N1 aceso
Mínimo
N8 aceso
Máximo

Acionado ao desligar o motor por comando ou ao encontrar os sensores analógicos de fim de curso. Controla a brusquidão da parada.

1
O portão deverá estar parado.
2
Feche o jumper JPROG.
3
Pressione e libere o botão FREIO da central (1 vez) para exibir o ajuste atual.
4
Pressione e libere o botão FREIO quantas vezes forem necessárias.
5
Retire o jumper JPROG.

Sinalização dos LEDs

N1 pisc.
Desligado (freio desabilitado)
N1 aceso
Mínimo
N8 aceso
Máximo (500ms)
Se o portão para no meio do percurso sem motivo aparente, o freio pode estar com sensibilidade muito alta. Reduza gradualmente até o nível adequado ao peso e atrito do portão.

Seleciona o tempo em que a saída LUZ ficará acionada após o fechamento do portão. Durante abertura ou fechamento, o módulo de relê permanece ligado e desliga após o tempo programado ao fim do ciclo de fechamento.

1
O portão deverá estar parado.
2
Feche o jumper JPROG.
3
Pressione e libere o botão LG GARAGEM (1 vez) para exibir o ajuste atual.
4
Pressione e libere o botão LG GARAGEM quantas vezes forem necessárias.
5
Retire o jumper JPROG.

Níveis de tempo de luz de garagem

N1 pisc.
Desligamento imediato
N1
5 segundos
N2
10 segundos
N3
30 segundos
N4
60 segundos
N5
90 segundos
N6
120 segundos
N7
180 segundos
N8
240 segundos (máx.)
Esta operação é realizada com o jumper JPROG ABERTO — diferente de todas as outras programações. Em uma única sequência apaga o percurso memorizado E restaura todas as configurações de fábrica.
Anote todas as configurações personalizadas antes de continuar. Esta operação não pode ser desfeita.
1
O portão deverá estar parado.
2
Manter o jumper JPROG aberto (não fechar).
3
Pressione e mantenha pressionado o botão GRV da central — o LED SN ficará desligado.
4
Após 5 segundos: o LED SN ficará aceso — percurso apagado.
→ Para apagar APENAS o percurso (sem reset de fábrica): libere o botão aqui.
5
Manter o botão GRV ainda pressionado com o LED SN ainda aceso.
6
Após 10 segundos: o LED SN começará a piscar — configurações de fábrica restauradas.
7
Libere o botão GRV para finalizar.
No próximo acionamento após apagar o percurso, a central irá automaticamente memorizar um novo percurso após o primeiro ciclo completo de abertura e fechamento.
Inverte o sentido de rotação do motor: o que era abertura passa a ser fechamento e vice-versa. Também inverte a lógica dos sensores de fim de curso FCA e FCF. Utilize quando o motor for instalado no lado oposto ao padrão.

O PROG permite realizar configurações com maior precisão e acesso a funções avançadas. Enquanto o PROG estiver conectado à central, os comandos pela botoeira, botão CMD e receptor avulso ficam desativados para acionamento do motor — somente o PROG e o transmissor cadastrado conseguem abrir/fechar o portão.

Mantendo qualquer tecla pressionada do PROG por mais de 3 segundos, entra no modo de auto-repetição, acelerando a navegação pelas telas.
Função Parâmetros
TELA INICIAL Monitoramento dos sensores e periféricos da central: FCA, FCF, Botoeira, Fotocélula, Transmissor, Status da Central e Temporizadores (Luz de Garagem, Pausa, Trava)
GRAVAR TRANSMISSORES Grava novos transmissores. Ao pressionar o botão do TX, aparece (+) Transmissor no PROG — pressionar (+) para gravar. Identifica TX perdido pelo mesmo processo.
TEMPO PAUSA Semiautomático / Automático: 0 a 240 segundos
RAMPA FECHAMENTO 9 níveis: Off (desligado) / 5% Mínimo / 40% Máximo
TORQUE RAMPA FC 9 níveis: 20Hz (Mínimo) / TP10:5 (Máximo)
RAMPA ABERTURA 9 níveis: Off (desligado) / 5% Mínimo / 40% Máximo
TORQUE RAMPA AB 9 níveis: 20Hz (Mínimo) / TP10:5 (Máximo)
FORÇA 9 níveis: 0 (Mínimo) / 8 (Máximo)
TEMPO LUZ GARAGEM 0 a 240 segundos
COMANDO ABERTURA Sim (Habilitado) / Não (Desabilitado)
FREIO 9 níveis: OFF (Desabilitado) / 500ms (Máximo)
EXCLUIR TX Exclui todos os transmissores cadastrados na central
EXCLUIR TX INDIV Exclui transmissor individualmente por posição. Contador de 10s após seleção — pressionar (+) para confirmar.
CADEADO TX INDIV Bloqueia/desbloqueia temporariamente um transmissor individualmente
TRANSMISSOR Protocolo: Código Rolante (PPA) / Código Fixo
PADRÃO DE FÁBRICA Restaura todas as configurações para o padrão de fábrica
IDIOMA Português / Inglês / Espanhol
RETARDO ABERTURA Atraso para início de abertura: 0 a 15 segundos
COMANDO PAUSA Recarga (reinicia contagem) / Fechamento (fecha imediatamente ao receber comando durante pausa)
SENSOR FIM DE CURSO NA (normalmente aberto) / NF (normalmente fechado)
CONTATO FOTO NA / NF / Pulsado (Pulsante)
PERCURSO / POSIÇÃO FIM DE CURSO Apaga percurso gravado; central memoriza novo percurso automaticamente no próximo ciclo. Visualizar posição do fim de curso com (+)Pos.
BOTOEIRA (CONTATO) NA (normalmente aberto) / NF (normalmente fechado)
BOTOEIRA (ABERTURA) Sim (habilita) / Não (desabilita)
FUNÇÃO ALARME Habilitar / Desabilitado — requer habilitação para acesso ao menu de alarme
EXCLUIR SEM FIO Exclui todos os sensores sem fio cadastrados na central
TEMPO DE SIRENE 0 a 240 minutos após setor violado
TEMPO SAÍDA ARME 0 a 240 segundos para armar o setor após comando
PADRÃO FÁBRICA ALARME Restaura configurações apenas da função alarme
A Função Alarme da Central Agility Plus inclui 1 setor com fio (FCF) e até 8 setores sem fio 433,92MHz. Para habilitá-la é necessário estar na tela do PROG e selecionar "Habilitar" em Função Alarme. Consulte um técnico especializado para configuração completa do sistema de alarme.
